腐朽程度の異なるスギ梁材の曲げ強度試験（平成21年度木材応用講座　3回目まとめ）

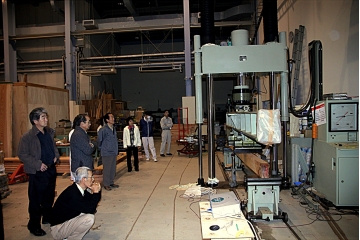

10年前に保証荷重試験を実施後、屋外にシートを掛けて保存してあったスギの梁材（公称寸法105×210mm）のうち腐朽が見られたものに対し、曲げ破壊試験を実施（スパン3,300mm、ロードスパン1100mm）。ただし、No.19、No.190は3年ほど前に腐朽を発見した時点で屋内に移し、そのまま保存していた。
No.97

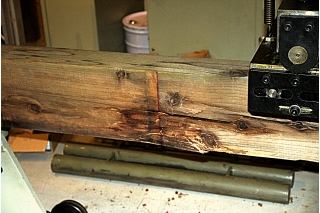

MC18.9%、MOE 6.04kN/mm2（前回測定時6.70）、MOR 9.3N/mm2（標準試験条件調整値 11.3N/mm2)。荷重区間外の引張り側腐朽部分から破壊
同左

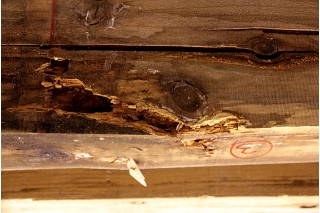

腐朽部位。表\面から見ただけでは、それほど腐朽しているようには見えなかったが、ドライバーで掘ってみると、かなり広範囲に腐朽が進行していた。実験前にレジストグラフでその付近を測定したが見逃した（実験後再測定時には検知）。ピロディンの打ち込み深さは40mmであったが
No.19

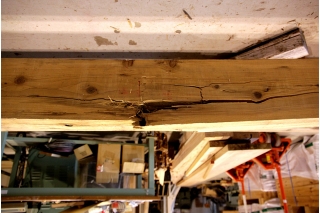

MC11.0%、MOE 7.10kN/mm2（前回測定時6.82）、MOR 24.3N/mm2（標準試験条件調整値 24.6N/mm2)。引張り側の節から破壊。節の上に腐朽が見られるのでその影響はあったものと考えられる。
同左

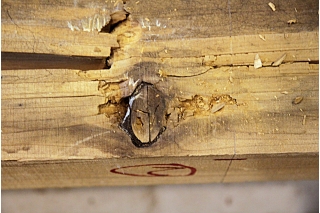

腐朽部位
No.190

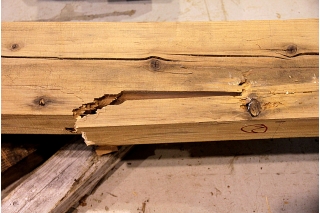

MC11.5%、MOE 7.19kN/mm2（前回測定時7.09）、MOR 28.9N/mm2（標準試験条件調整値 29.4N/mm2)。引張り側の節から破壊。
同左

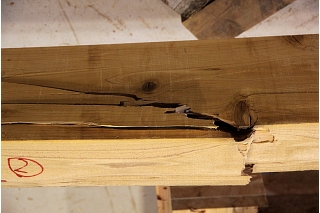

反対側の面。亀裂進展先の節の周りに軽微な腐朽が見られる。多少はその影響があったかもしれないが、不明。
同上

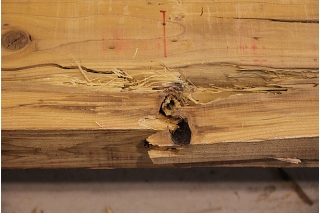

腐朽部位
戻る
